Подсветка для видеосъёмок

Разумеется мне нужно, чтобы этот фонарь работал хотя бы от 12В.

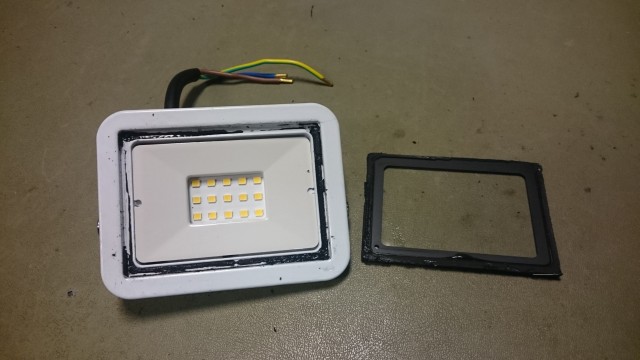

Доступ к электронике через переднюю панель, т.е нужно отклеивать стекло. Процесс довольно трудоёмкий, т.к заклеено оно по периметру.

DSC 0161

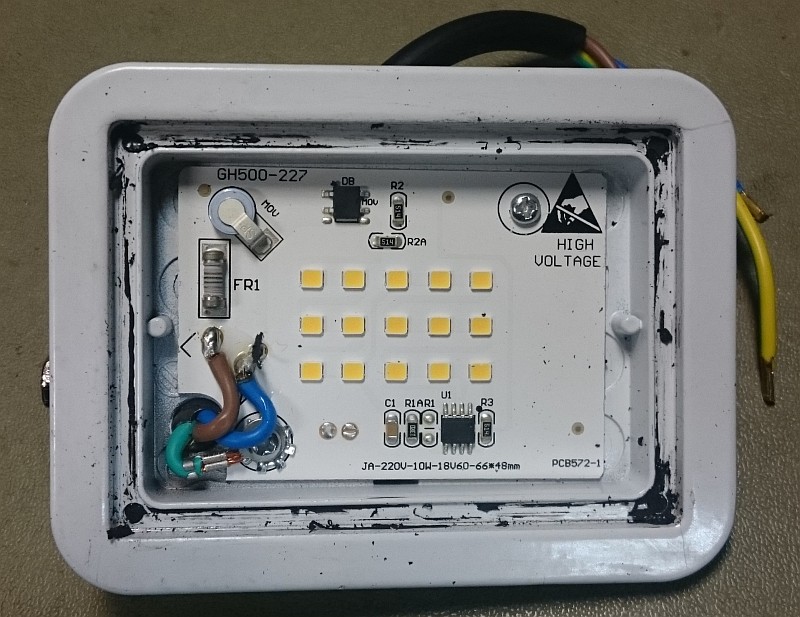

При детальном изучении матрицы выяснилось, что каждому отдельному светодиоду требуется питание 17В, что меня не устроило.

DSC 0162



Поэтому достал из закромов LED ленту, нарезал и приклеил к корпусу. Подошла идеально.

DSC 0163





Задача была - сделать мягкий и яркий рассеянный свет. Для этого взял от старого смартфона дисплей, с боковой подсветкой матрицы, разобрал весь *пирог*, достал оттуда поляризатор и матовую рассеивающую плёнку. Вырезал, поставил. Получилось очень даже хорошо.

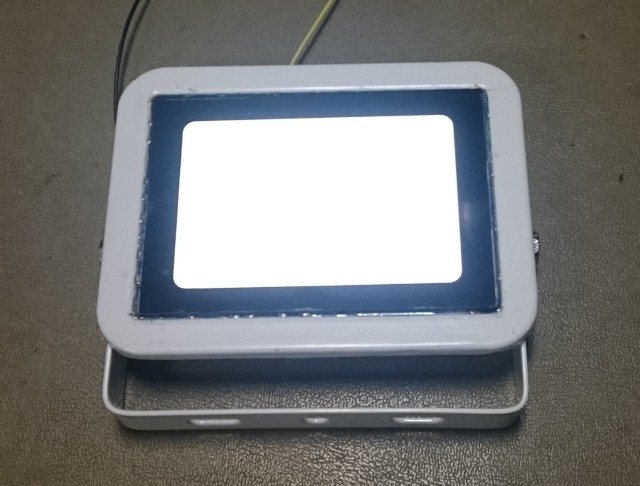

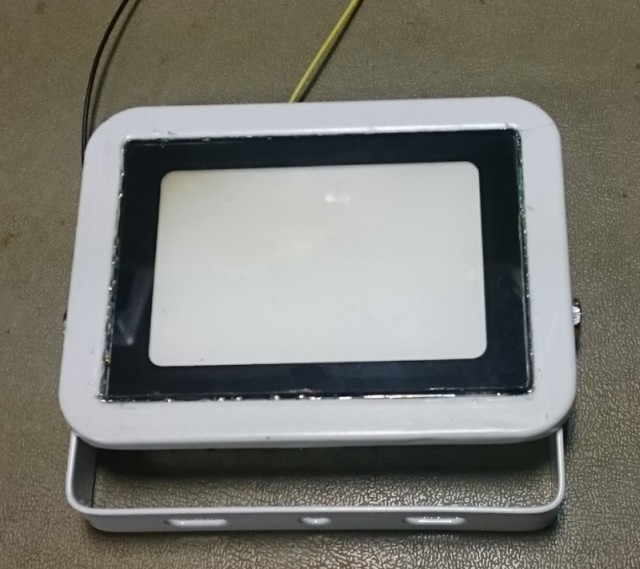

DSC 0169 DSC 0170



Для питания устройства буду применять 3 аккумулятора 4,2В соединённые последовательно и раряжаемые через контроллер BMS 3S, который приобретался на aliexpress.

Протестировал, полёт нормальный.



Большой фонарь v1.0 и маленький v2.0



Полез по закромам и нашёл когда-то купленные светодиоды холодного и тёплого свечения.
Сделал матрицу из диодов с чередованием температуры.

Все диоды на термопасте и подложке, которая так же на термопасте и приклеена клеем к алюм. пластине.
Получилось 24шт или  2х12шт.

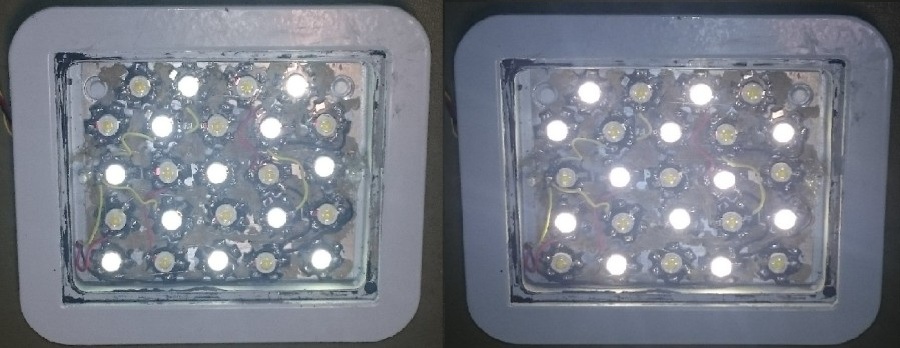

LED matrix

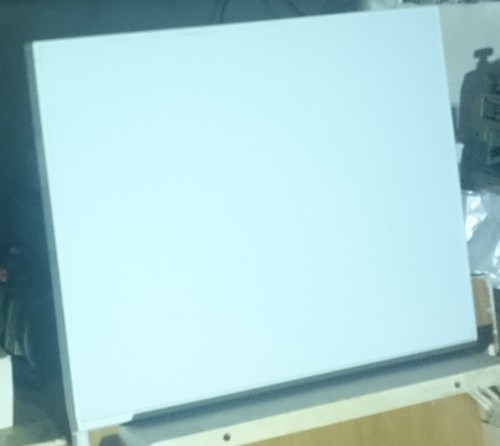

Поставил поляризатор и рассеивающую плёнку.

Протестировал при различной температуре: тёплый, холодный, смешанный.





Следующий этап - установка регуляторов, чтобы можно было плавно изменять яркость тёплой и холодной матрицы.

За 30мин работы при напряжении 10,8В и токе 2А фонарь нагрелся до 40 градусов.

Аналогичную работу проделал с маленьким фонарём, который ранее был со светодиодной лентой (см. выше).


Диоды с подложкой сажал на термопасту и потом клеем к алюм. пластине. Опыт уже есть, проверено временем, клей застывает как как бетон.

Также будет регулировка яркости матриц по отдельности.

 UPD 04/11/2021 :

Прикупил коробочек для самоделок.

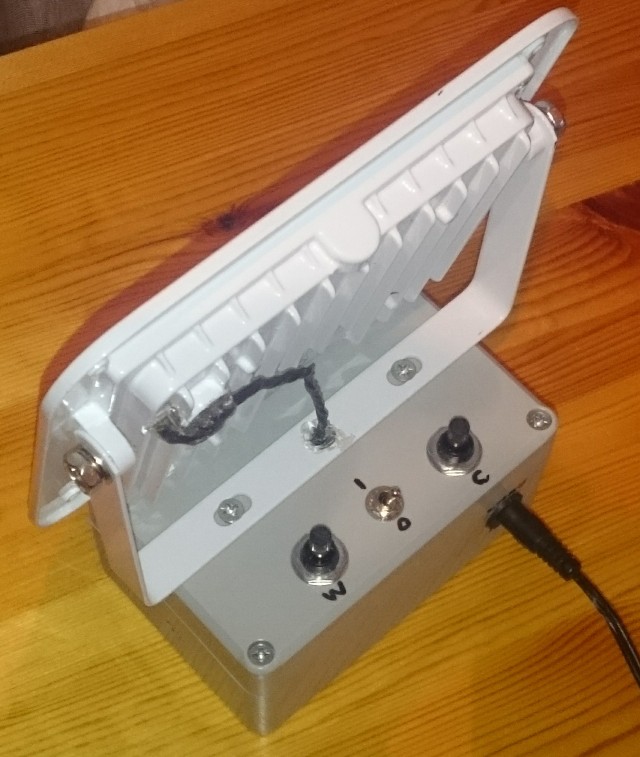

Вот что получилось с большим фонарём.

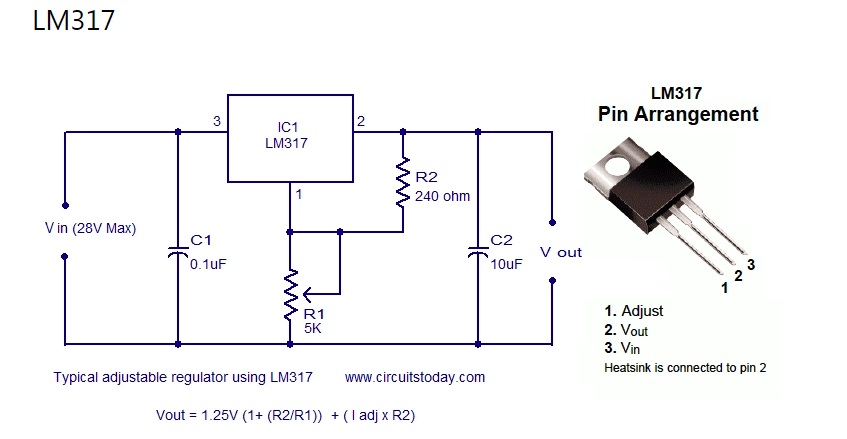

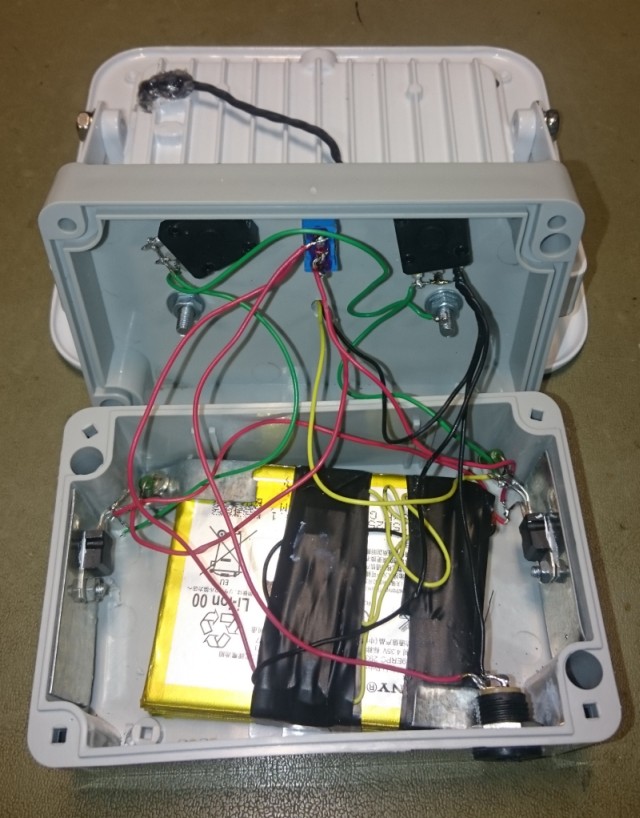

Схема используется на 2-х LM317 регуляторах. Ток нагрузки не превышает 1 А.



Зарядка аккумуляторов - через BMS 3S контроллер. Заряжаются от БП 12Вольт 1,5А.



Время работы фонаря 1,5 часа, что меня устраивает. Если нужно будет увеличить время работы, это будет несложно путём добавления ещё 3-х аккумуляторов.

Свои честные 24 Ватта (2х12) отдаёт.

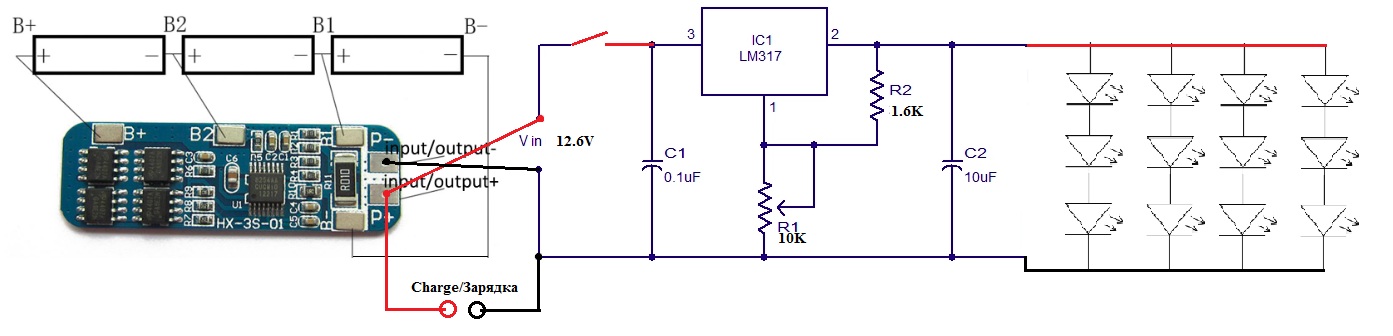

Схема одного плеча матрицы.





Доделал малый фонарь по аналогичной схеме, только там используются 4 аккумулятора и соответственно контроллер заряда BMS 4S.

Светодиоды там стоят по 4 последовательно. Соответственно ток потребления 300мА. для тёплого свечения и 300мА для холодного. Аккумуляторы на 2400мА/ч.

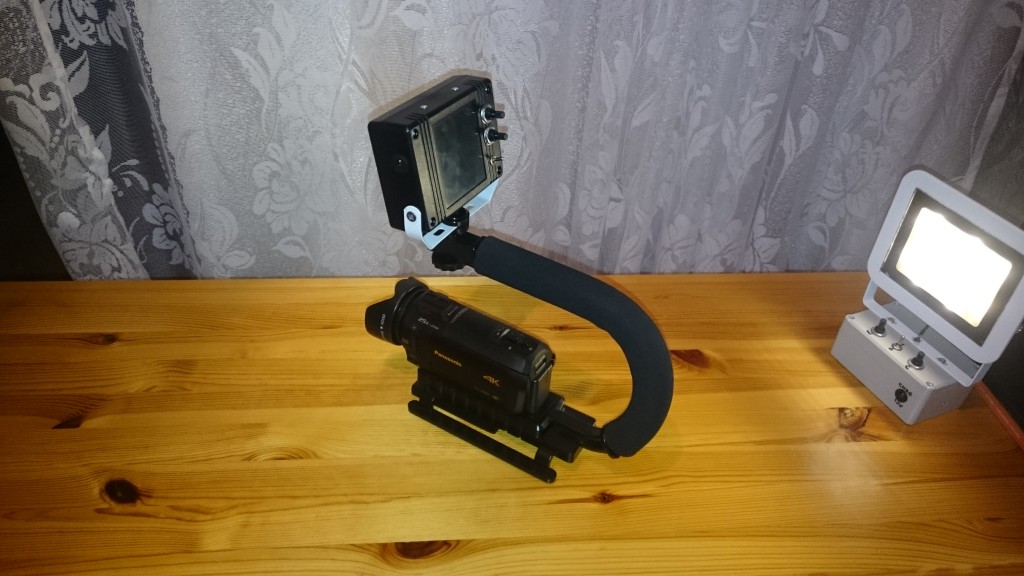

Вот финальный результат:
