Антенна для приёма SATCOM спутников. Сборка.

Продолжение.

Начало здесь: Антенна для приёма SATCOM спутников.

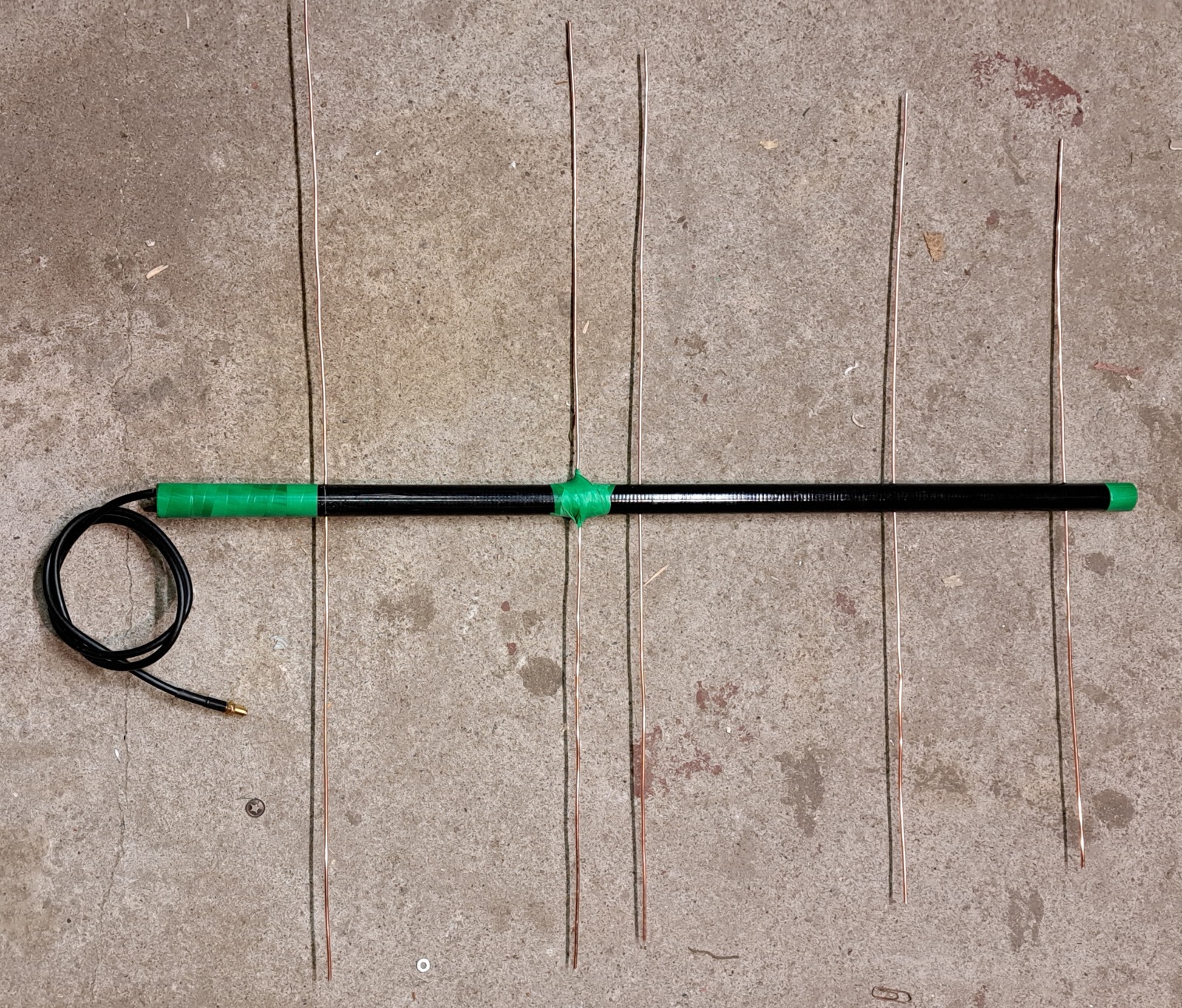

Сборка антенны заняла от силы 1 час.

Если использовать пластиковое крепление для электрических трубок (монтажные трубки для проволов), то можно вообще обойтись без сверления и собрать антенну за 15мин.

Но, как пелось в песне: *я его слепила из того, что было..*

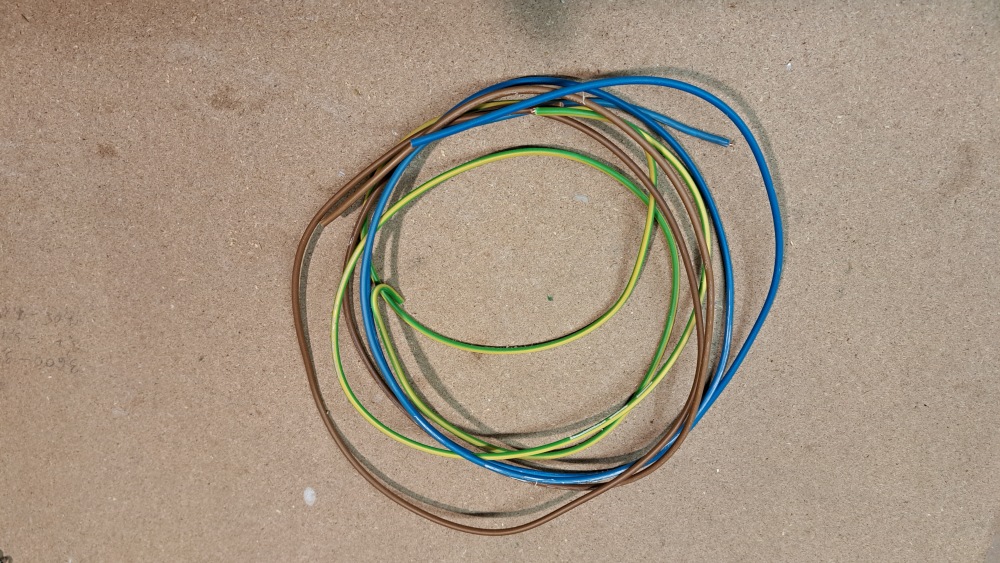

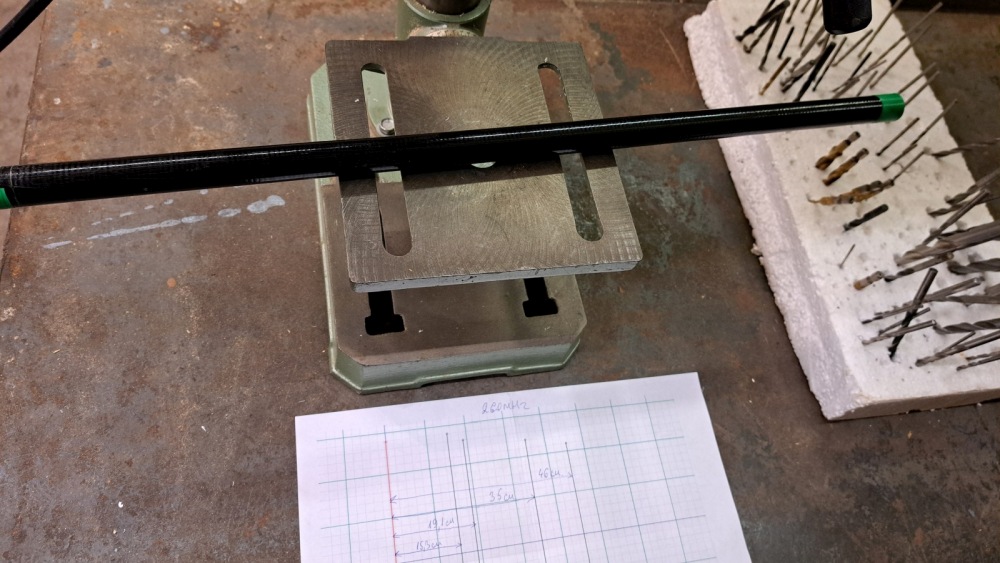

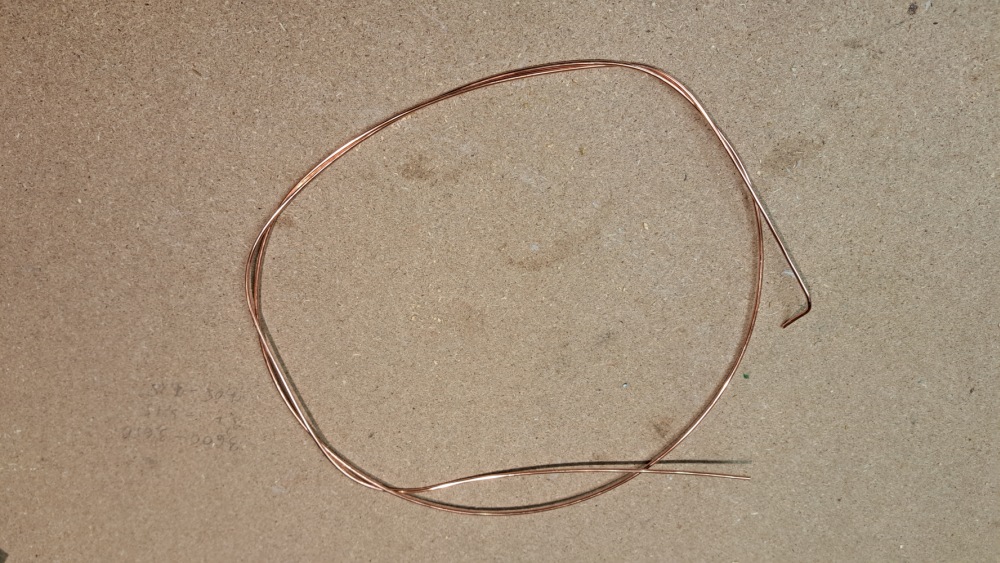

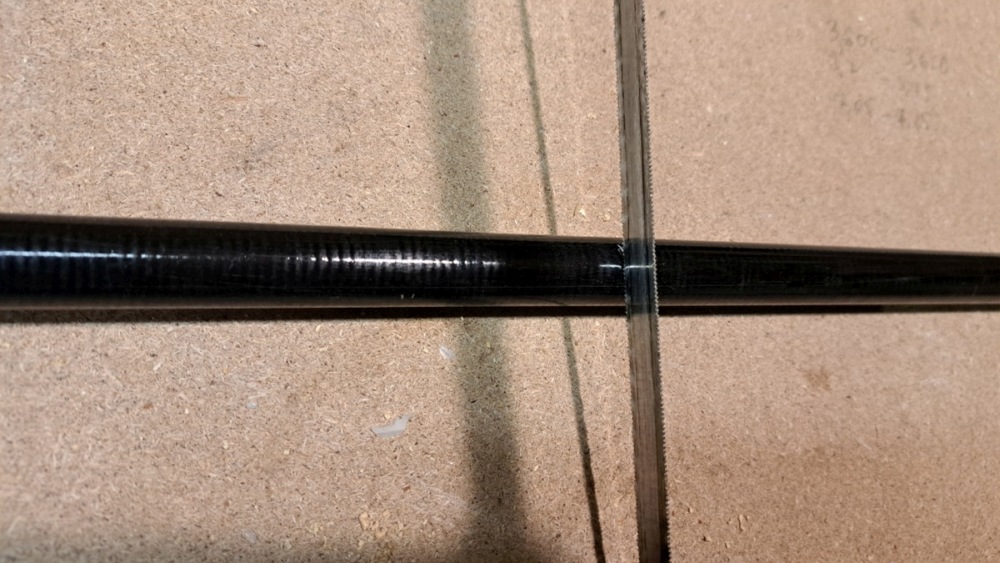

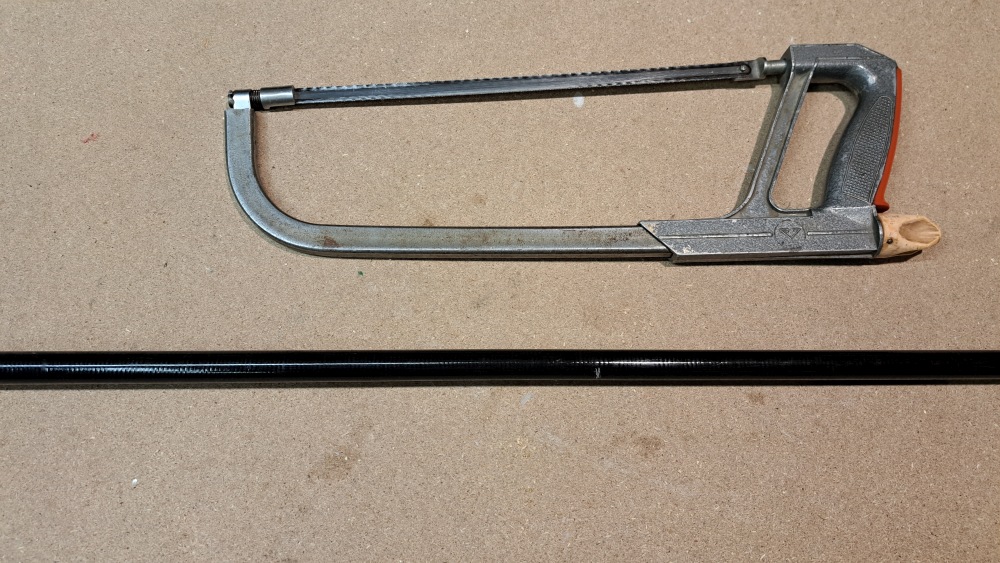

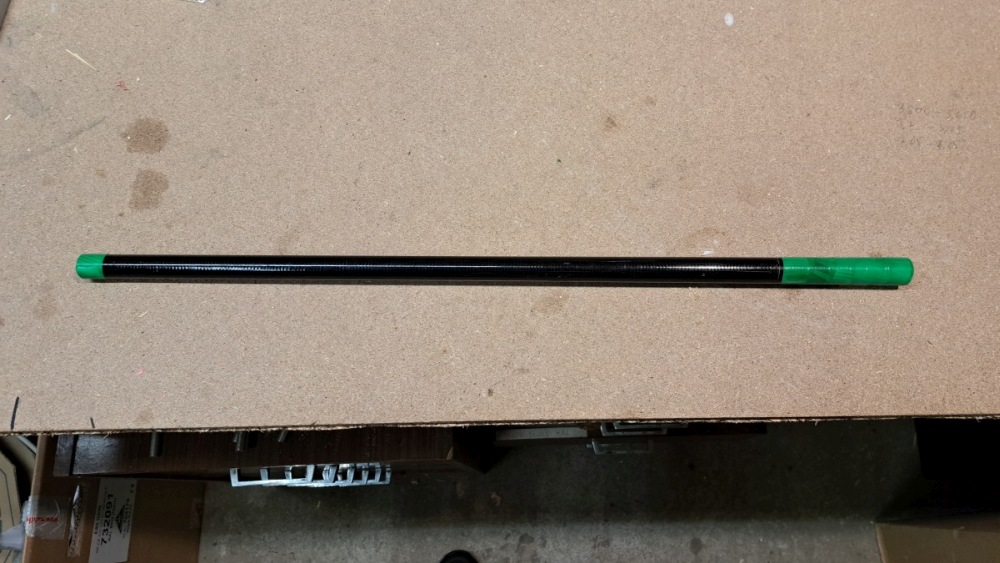

В качестве бума было взято колено от старой удочки, в качестве полотна - монтажный провод 3x4mm^2.

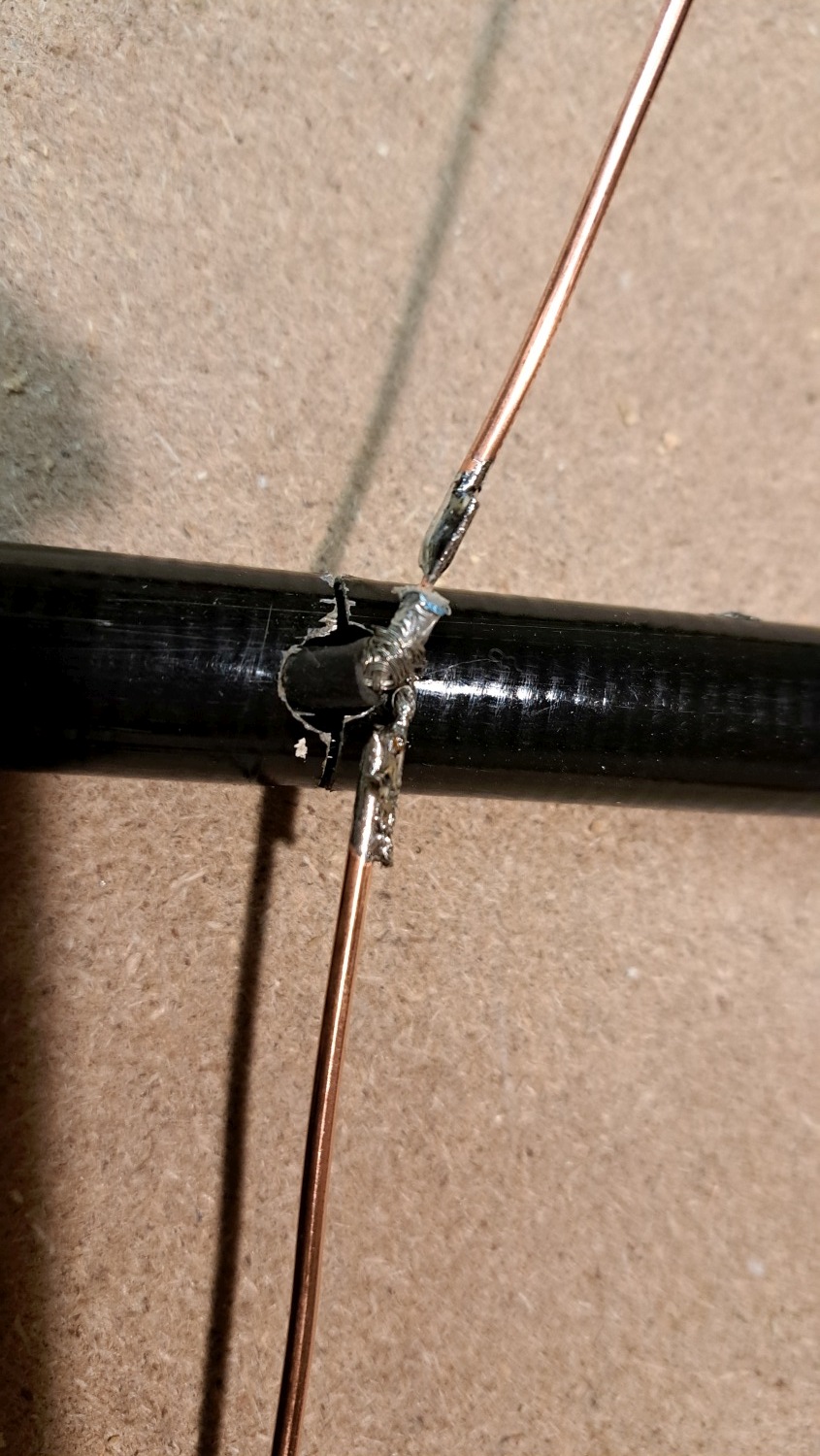

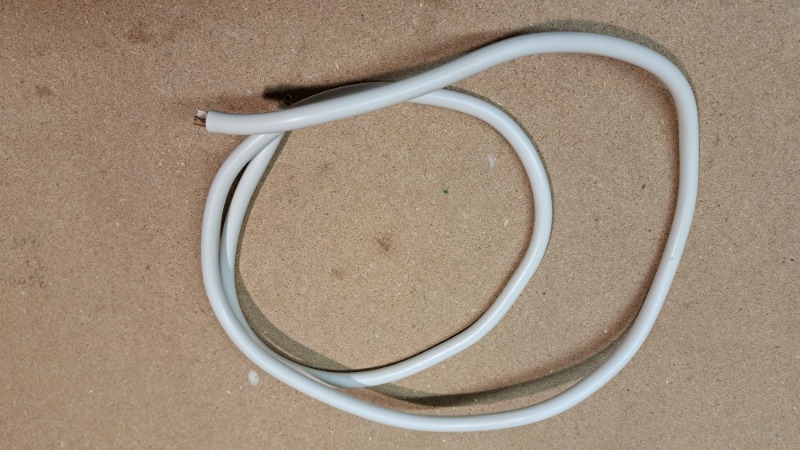

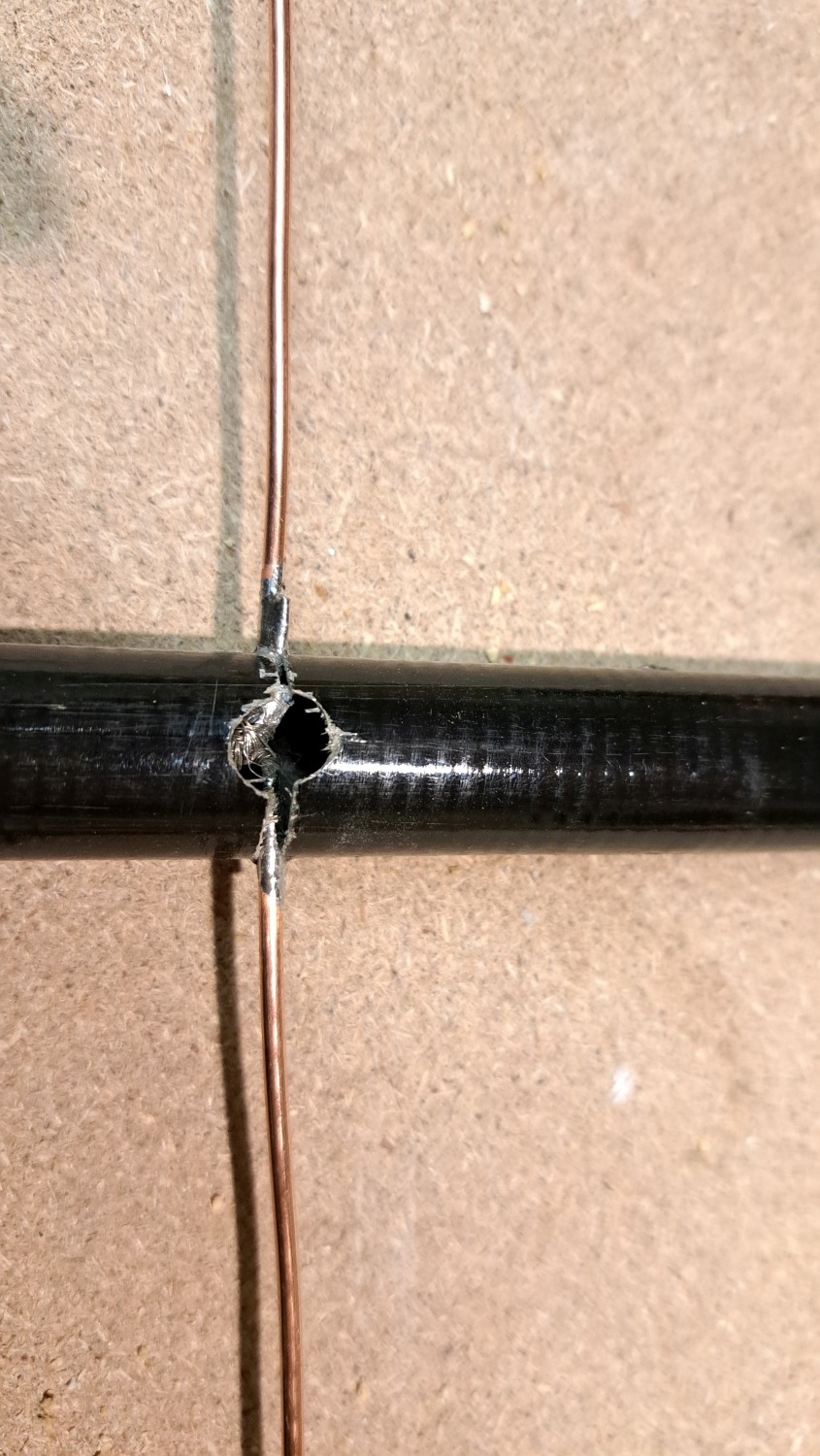

Антенна - ПРИЁМНАЯ, поэтому никаких согласующих устройств нет. Плечи вибратора паяются прямо на кабель.











 Частоты для приёма (взято из Сети) :

MHz. FM
253.8500
254.1500
255.5500
257.0500
257.5500
258.3500
260.3750
260.4750
262.3250
262.4250
262.8450
263.5750
263.6750
263.8000
263.9250

Ешё информация по satcom: https://wiki.radioreference.com/index.php/UHF-MILSATCOM

ВИДЕО ОБ ИСПЫТАНИИ АНТЕННЫ

https://www.youtube.com/watch?v=hPbKpmV4fFo
