Для тех, кто живёт в условиях города и хочет, чтобы сигнал его станции дотягивался до друга, который живёт за 3-5км (а может и дальше) и которого еыдва слышно в шумах на штатную антеннку ручной станции.
Антенна простая в изготовлении и обладает довольно широким лепестком диаграммы направленности (ДН). Конечно, подавление заднего лепестка всего 8,9 dB, но это плата за входное сопротивление 50 Ом без танцев с бубном.
Если питание антенны будет через кабель RG58, то лучше не брать длинее 10м из за ощутимых потерь на частотах 400MHz. ( 0,28dB/m ). При 10 метрах затухание будет 2,8dB или даже больше. Зависит от производителя.
Можно посмотреть иной кабель из таблицы затуханий: https://hamradio.ee/ru/radio
Сам использую вот такой https://www.tehnoturg.ee/et/kaablid/koksiaalkaablid/hf195fx-pvc-flex-low-loss-koaksiaal-kaabel-50ohm-o5mm
Теперь к антенне.

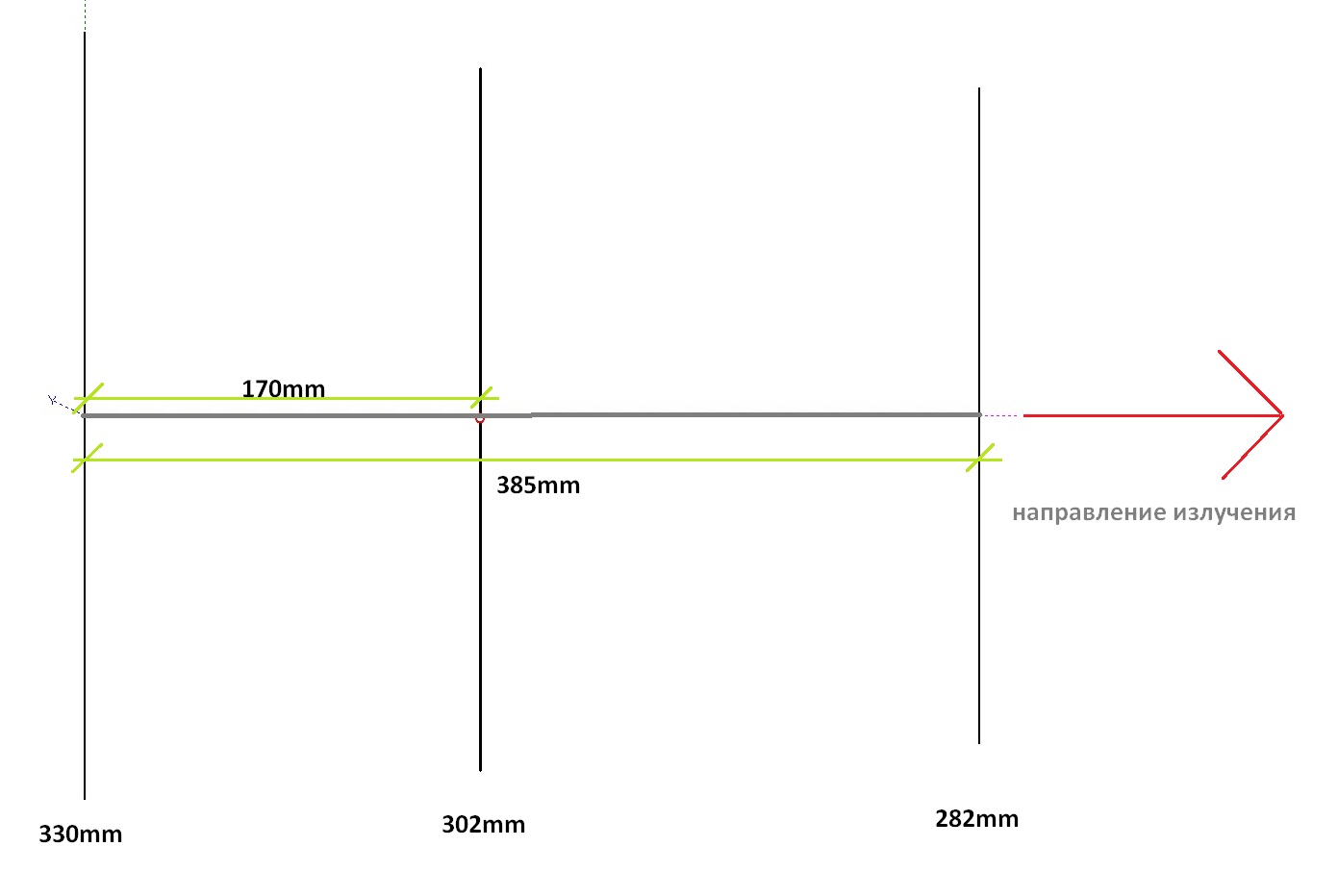

На чертеже указаны размеры в мм, под элементами - длина каждого, ну и соответственно, между элементами - расстояние от первого элемента.
Элементы - из медного одножильного провода 4мм^2. Обычный электрический кабель. Можно купить 1 метр трёхжильного (3х4кв.мм), разделать и получить материала на 3 антенны :)

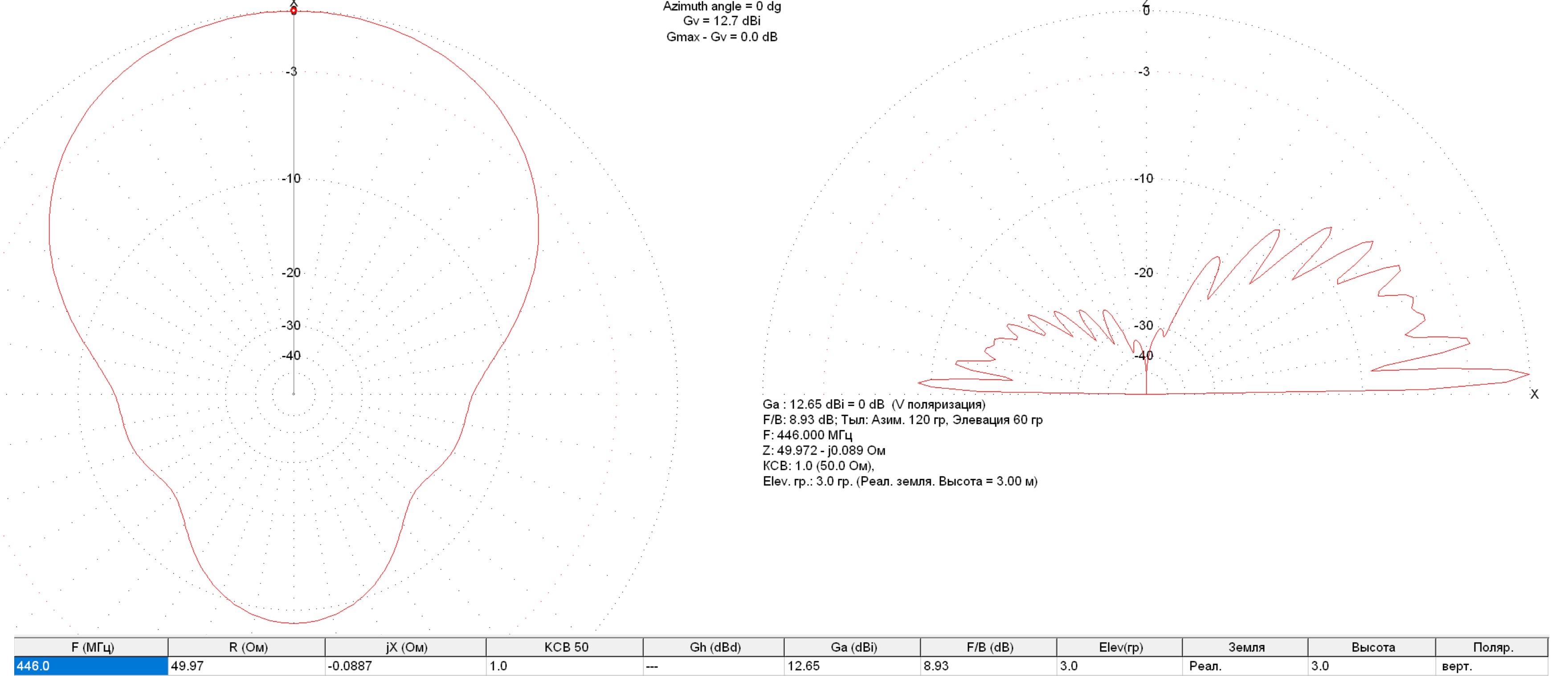

Расчёты и характеристика.

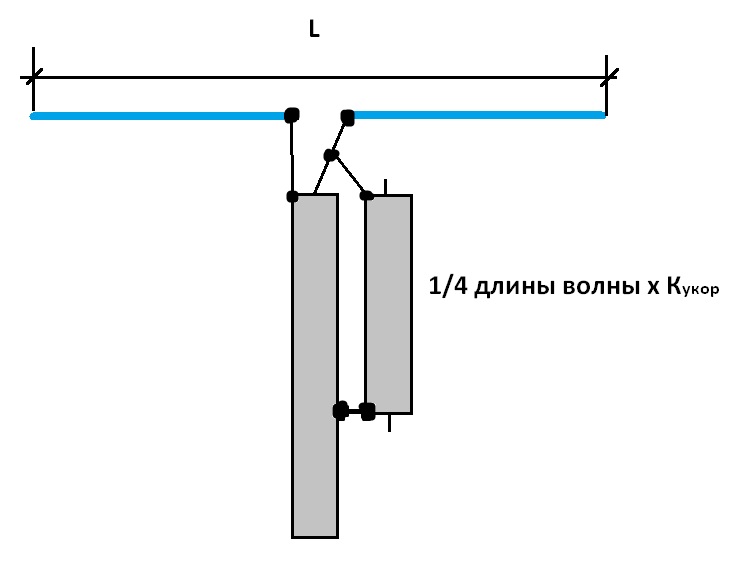

Согласование симметричного разрезного вибратора выполнил, используя следующее симметрирующее устройство (pawsey balun):
Заметьте (!), что центральные жилы отрезка 1/4 длины волны, НИКУДА не подключаются ! Подключается только оплётка. Проще это выполнить, если взять питающий кабель, сделать вырез изоляции на 1/4 длины волны и в ту точку подпаять оплётку отрезка.
Расстояние между концами элементов вибратора (L) такое же как на чертеже (302мм). Зазор между полотнами вибратора делаю 10мм, но при этом общая длина всё равно составляет 302 мм !
Коэффициент укорочения кабеля (Кукор или Velocity factor, velocity ratio) берётся из технических данных на кабель. Если velocity ratio = 80%, то соответственно Кукор = 0,8.
Для наших нужд данные будут следующие:
Длина волны 446МГц = 0,67м.
0,67/4= 0,167м. или 167мм. - это 1/4 длины волны.
167мм. х Кукор = 16,7 х 0,8 = 133мм.
Получается, что в случае использования кабеля HF195FX-PVC Flex low loss , длина 1/4 волнового отрезка составит 133мм.
Конструкция бума представляет собой пластиковую трубку или деревянную рейку, но обязательно диэлектрик.
Потребуется антенный анализатор для точной подгодки полотен (каждый мм играет роль).
