Приёмная антенна с МШУ.

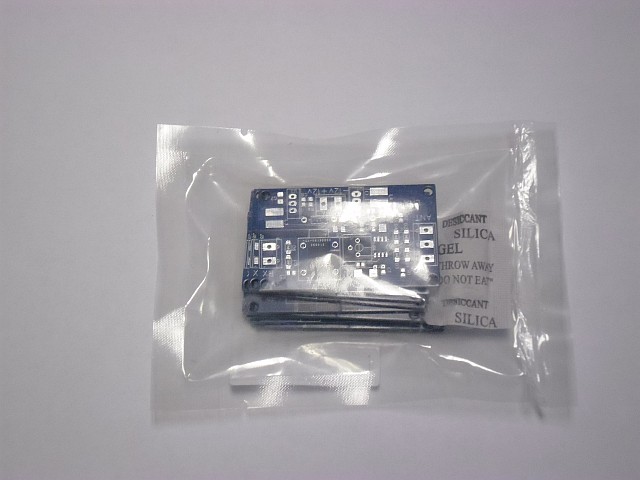

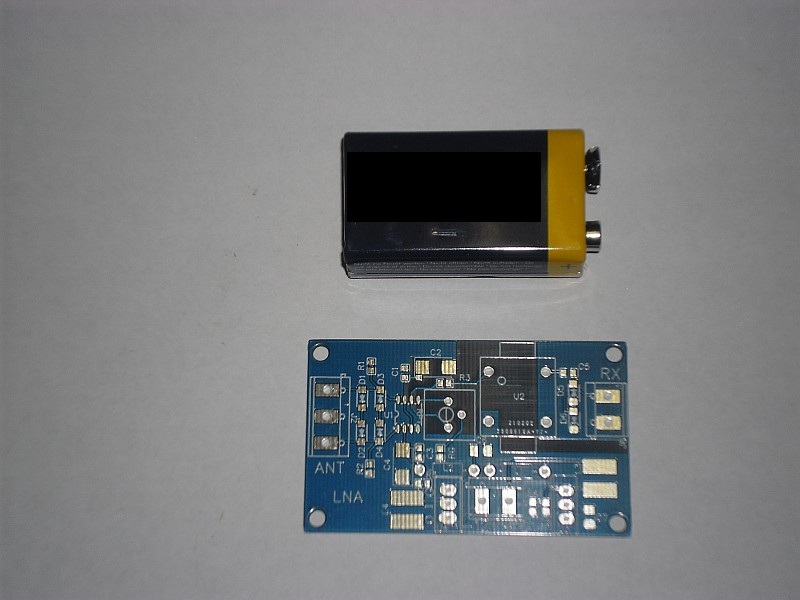

Сегодня пришли заказанные платки от JLCPCB.

SAM 3733 SAM 3736

И в качестве очередного подарка от JLCPCB получил пазл:

SAM 3732



















Собрал МШУ.

Тест показал, что при питании как от батарейки, так и от внешнего импульсного источника питания уровень шума остаётся неизменным, а это значит, что схема фильтрации питания отрабатывает отлично.

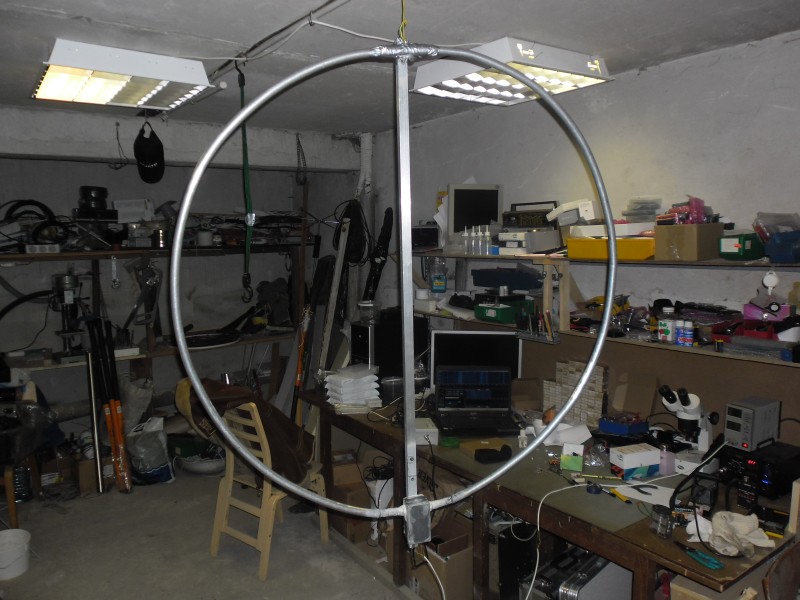

Достал свою старую рамку и коробку, которая пережила множество травм переделок и поместил МШУ. Сначала рамку сделал нерезонансную, но впоследствии перешёл на резонансный вариант 80/160м.

Внутри трубки 16мм находится провод 1мм^2 в изоляции зелёного цвета.

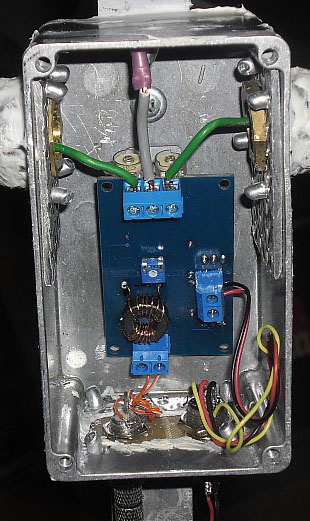

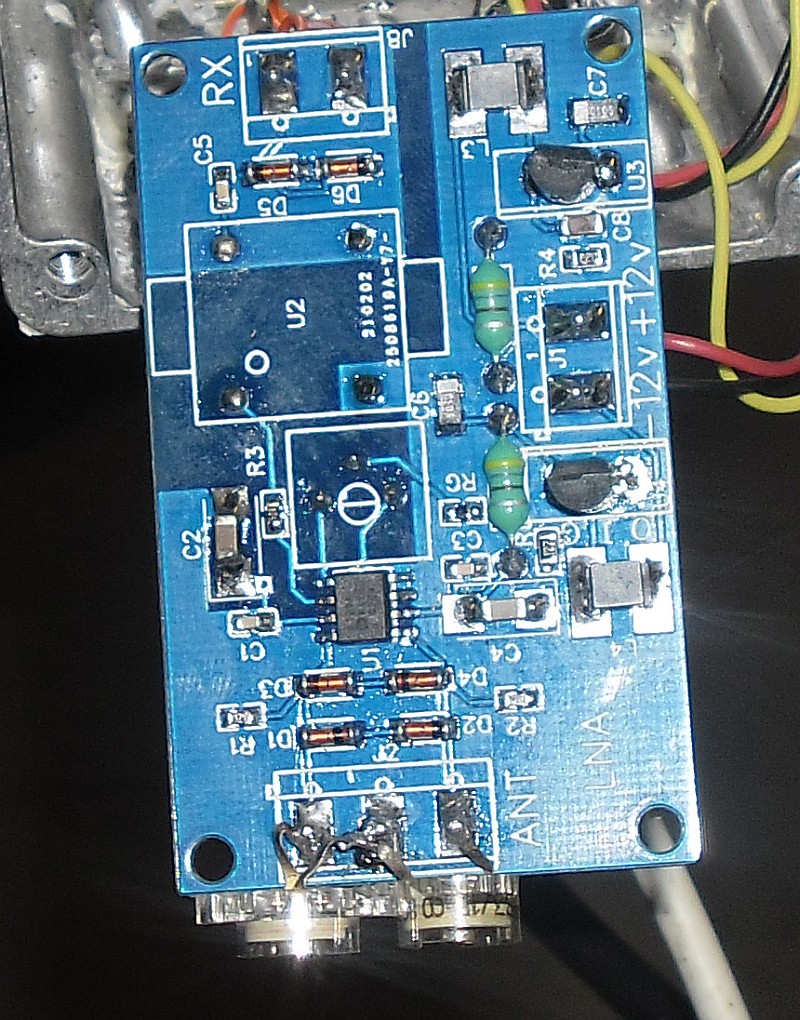

Вид платы в коробке антенны:

SAM 3749 SAM 3756

SAM 3748

Сейчас антенна установлена на крыше 9-этажного здания для проверки приёма.

Схема устройства:



Автор оригинальной схемы - DL2KQ.

Моя схема с доработками по питанию. Абсолютно не наводит помех для МШУ.



Видео работы антенны можно посмотреть по ссылке:

https://youtu.be/O6D3C12MBXo


Ещё эксперименты:

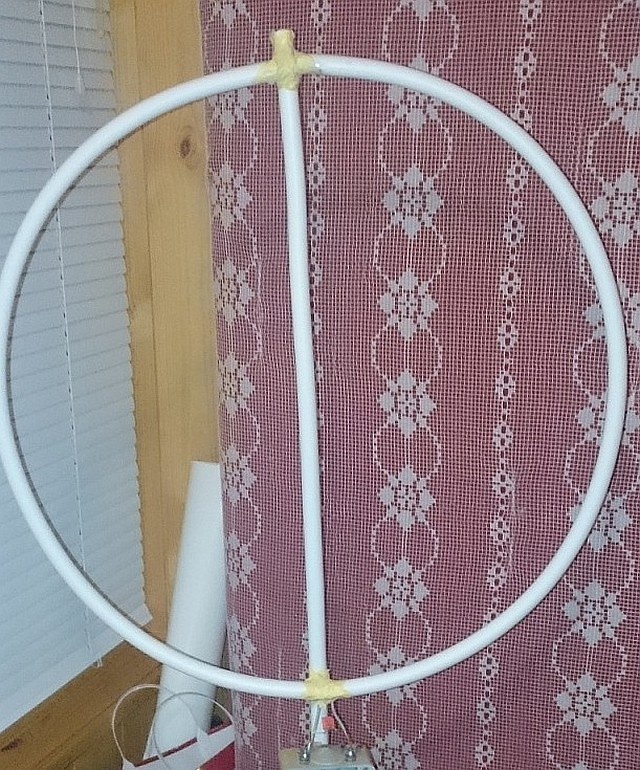

Взял трубку ALuPIpE, свернул в кольцо 54см. внутри продел 3 витка провода 1,5мм. подвинтил её к усилителю.

 MLA

Нашёл резонансы на 80 и 160м.
Поставил дома на 2-м этаже 9-этажного здания.
Оставил на ночь мониторить FT8.

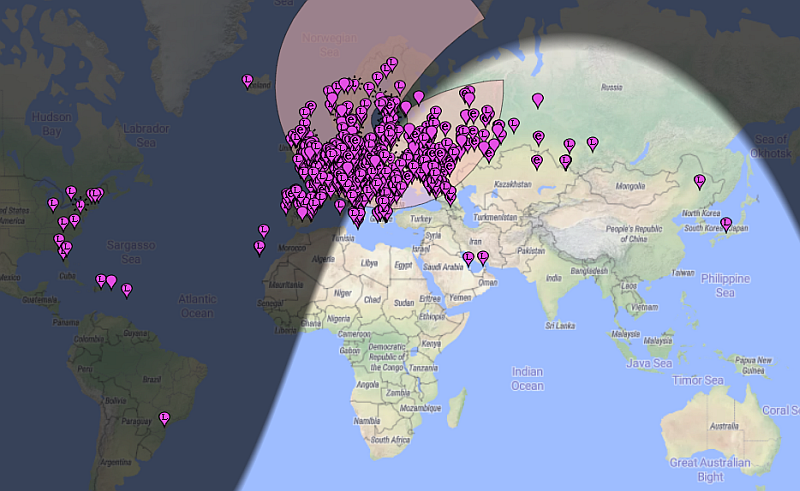

22/01/2021 Утром получил картину:

image 2021 01 22

Неплохо для домашнего приёма.

Продолжил на след. день на 160м.

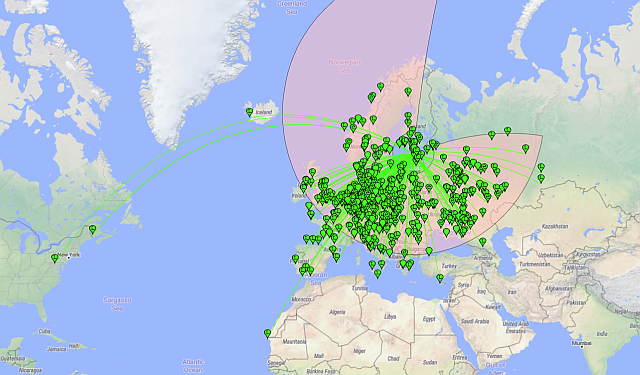

23/01/2021 утром урожай:

image 2021 01 23

Всего за 2 дня на 160+80м 68 стран

24/01/2021. Вынес антенну на крышу.
Ночной мониторинг FT8.

image 2021 01 24

Утро 25/01/2021.



Вечером ещё повернул антенну на 30гр в сторону севера и теперь она смотрит центром строго на север-юг.
Буду определять реальную ДН.

Мониторинг продолжаю на 80м...

Утро 26/01/2021
Результаты.

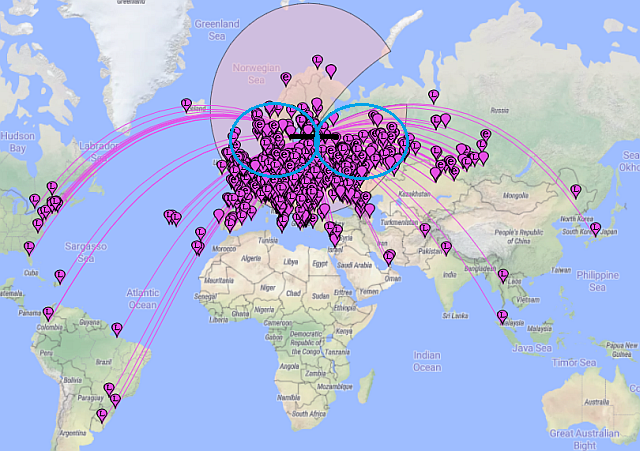

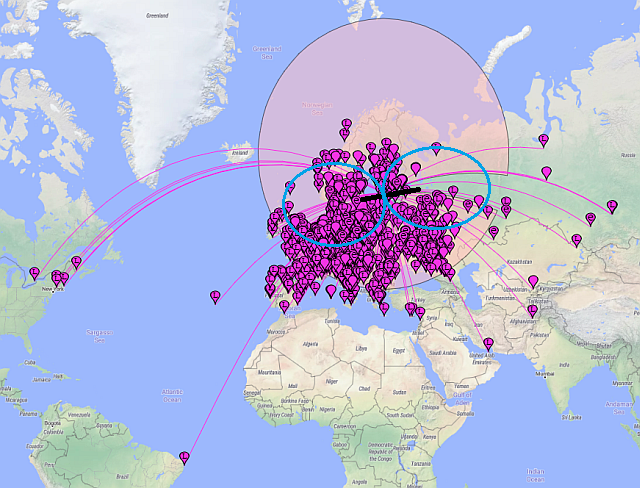

На картинке указал положение рамки и приблизительную теоретическую ДН.

image 2021 01 25

Как видно, теория не всегда совпадает с практикой и там, где должен быть ноль по приёму, на самом деле приём есть.
